TAG 014: EG Säulen & Überlager

Freitag, 28.04.2006

Heute wurden die Säulen am Balkon und im Wohnzimmer sowie die Überlager in der Garage geschalt und mit der Stahlarmierung vorbereitet.

TAG 012: Das Garagen & EG-Mauerwerk wachsen weiter

Mittwoch, 26.04.2006

Auch heute mußte ich auf die fotografischen Künste unseres Poliers vertrauen. Und ich wurde nicht enttäuscht. Er erstellte eine perfekte Fotodokumentation des EG-Mauerwachstums aus der "Vogelperspektive".

An diesem Tag wurde das Mauerwerk der Garagen sowie des EG bis auf die Überlager fertiggestellt. Aufgrund des schönen Wetters (der bisher wärmste Tag des Jahres 2006) gingen die Arbeiten rasch voran.

Aus der "Vogelperspektive" kann man sehr gut die Raumaufteilung und die Fortschritte beim Bau der Mauern erkennen. Dabei kletterte unser Polier auf die Trennwand zur Garage (ca. vom Technikraum) und machte diese Bilder von (v.L.n.R.) Küche, Speis, WC-EG, Vorzimmer und Stiegenraum. Am rechten Foto hat man auch einen kleinen Einblick in die Garage.

TAG 013: EG-Mauerwerk & Sturz

Donnerstag, 27.04.2006

Heute ist der erste Tag in dieser Woche an dem ich persönlich die Baustelle besuchen konnte. Polier Pfneisl gab mir die Kamera zurück, mit der er in den letzten 3 Tagen den Baufortschritt festgehalten hatte.

Nicht überraschend war das Haus inzwischen ein großes Stück gewachsen, und die Mauerwerksarbeiten im EG waren so gut wie abgeschlossen.
An diesem Tag standen vor allem der Sturz über den Fenstern & Türen auf dem Programm.

TAG 011: Erdgeschoßmauerwerk

Dienstag, 25.04.2006

Auch an diesem Tag konnte ich aufgrund meiner Auslandsreise nach Göteborg nicht "live" dabei sein. Unser Polier Pfneisl hat nachfolgende Bilder von der Errichtung des tragenden EG-Mauerwerks geschossen.

Auf die Erste Reihe aus Ytong Steinen wurden die Wienerberger Porotherm 25-38 M.i. PLAN gestapelt. Zur Entkopplung des Nachbar-Mauerwerk wurde eine bituminierte Weichfaserplatte verwendet. Die unterste Reihe Ziegel im Garagenbereich wurde aus Betonsteinen hergestellt.
Auf der Südseite (bei der Terrasse) wurden keine Ziegel gemauert. Hier werden 2 Stahlbetonsäulen für die notwendige Tragfähigkeit sorgen. Dazwischen werden durchgängig Glasscheiben bzw. die Balkontüre für den notwendigen passiven Energieeintrag sorgen.

TAG 010: Beginn mit dem Aufbau des EG-Mauerwerk

Montag, 24.04.2006

Nachdem ich an diesem Tag in Schweden auf Dienstreise war, habe ich Polier Pfneisl gebeten einige Fotos zu machen. Kurz nach dem Mittagessen wurden diese Fotos aufgenommen.



Am Vormittag hat die Firma Wienerberger den POROTHERM 25-38 M.i Plan mit Zusatzdämmung angeliefert. Dieser wird für das tragende Mauerwerk verwendet. Der M.i. Ziegel ist relativ neu am Markt und der optimale Ziegel für Außenwände mit Zusatzdämmung. Gründe: gute Wärmespeicherfähigkeit und Wärmedämmeigenschaften. Er kostet kaum mehr als der normale 25er Ziegel hat aber noch zusätzlich einige Vorteile (z.B. beim Stemmen).



Die Ausführung der ersten Mauerwerksschar wird aus Ytonsteinen 25cm durchgeführt. Bei nicht unterkellerten Gebäuden wird die unterste Mauerwerksschar aus Ytongsteinen bzw. ähnlichem Materikal hergestellt, damit eine optimale Wärmedämmung geschaffen wird.

TAG 009: Horizontalisolierung unter Mauerwerk

Samstag, 22. April 2006

Nach Fertigstellung der Fundamentplatten für Garage und Haus wurden die letzten Vorbereitungen für die Aufmauerung durchgeführt. Im Bereich der tragenden Mauern wurde eine Horizontalisolierung durch verlegen einer Lage Pappe durchgeführt.

TAG 008: Die Fertigstellung des Fundament & die Überraschung

Freitag, 21. April 2006

>>> Hier geht´s zum Fotoalbum für diesen Tag

Der erste Meilenstein ist heute geschafft: Die Fundamente sind fertig. Nächste Woche beginnt das "Aufziegeln" des Erdgeschoß. Leider kann ich nicht dabei sein, da ich auf Gschäftsreise in Schweden bin. Aber ich habe die Digitalkamera unserem Polier gegeben, damit er die wichtigsten Momente fotografiert!

>>> Das Hausfundament
Heute war das große Finale der Fundierungsarbeiten: Das Hausfundament wurde hergestellt. Nachdem wir gestern die Dämmung auf der Sauberkeitsschicht verlegt hatten, wurde heute die Schalung für das Betonieren des Fundament hergestellt und die Stahlarmierung montiert. Anschließend wurden 25m³ Beton (=3 Beton Misch LKW´s) eingebracht, verteilt und verdichtet. Ein m³ Stahlbeton hat lt. Polier Alois Pfneisl rund 2,5 Tonnen woraus zu schließen ist, dass nur die Fundamentplatte des Wohnaus mehr als 62 Tonnen schwer ist.

Zusammengezählt wurden für die Fundamente rund 90m³ Beton (rund 11 LKW Ladungen) verbaut. Das entspricht einem Gewicht von über 200.000 kg.

>>> Fertiger Polierplan (Ausführungsplan) von BM Hackl
Endlich haben wir den letztgültigen Ausführungsplan von BM Hackl erhalten. Alle weiteren Änderungen werden direkt vom Bauleiter Matzinger in den Plan eingezeichnet.

>>> Die Überraschung
Zu Mittag rief unser Bauleiter an, dass wir uns um 17.30 Uhr auf der Baustelle treffen sollen. Die Anreise gestaltete sich etwas umständlich, da an diesem Tag die Südautobahn wegen eines LKW Unfalls für Stunden gesperrt war.

Als wir endlich mit etwas Verspätung eintrafen, wartete eine große Überraschung auf uns: Die Fa. Trenker hatte eine "Fundament-Feier" organisiert, bei der Hr. Trenker, unser Bauleiter Matzinger, unser Polier Pfneisl und unser portugisischer Bauarbeiter Nemesch answesend waren. Hr. Trenker hatte sich erinnert, dass wir gerne unser Haus von dem portugiesischen Bauteam gebaut haben wollten. Außerdem wollte er den Abschluß des nicht leichten ersten Bauabschnitts, bei dem wir einiges gemeinsam durchgemacht hatten, feiern. Es wurden Brötchen gereicht und eine Flasche besten portugisichen Portweins geleert.

Und dann schritten wir gemeinsam zur feierlichen "Ziegellegung" bei dem Angelika und ich gemeinsam mit Nemesch den ersten Ziegel am Fundament
versetzten. Wir haben uns wahnsinnig über diese nette Überraschung gefreut - auch auf diesem Wege nochmals vielen Dank an Hrn. Trenker und seine Mitarbeiter!

TAG 007: Garagenfundament & Horizontalisolierung

Donnerstag, 20. April 2006

Da ich am Vormittag bei einer Veranstaltung im Hotel Sacher präsentieren musste, haben sich die Schwiegerleute Ilse & Hans erneut bereit erklärt uns bei den Eigenleistungen zu unterstützen. Nachdem wir gestern den Schalsteinsockel mit 10cm XPS isoliert hatten und die Rollierung von der Fa. Trenker eingebracht wurde, ist der darüber angebrachte Beton die Sauberkeitsschicht über Nacht getrocknet. Zuerst wurde die Dämmung im Bereich des Technikraum (hinter der Garage) von Hans & Ilse angebracht. Danach war der Weg frei für die Errichtung der "Spezial" Garagen-Fundamentplatte durch die Trenker Bauarbeiter.

>>> XPS Horizontalisolierung unter der Fundamentplatte
Nachdem Hans & Ilse die Platten (mit einigem Geschick wie sie mir später berichteten) im Bereich des Technikraum verlegt hatten, haben sie auch gleich noch einen Teil der XPS Platten auf der Sauberkeitsschicht im Bereich des Wohnaus verlegt. Als Angelika & ich um ca. 14.00 Uhr auf der Baustelle ankamen (leider verspätet aufgrund eines unfreiwilligen Auto-Werkstätten Zwischenstop) machten wir uns gleich daran die noch fehlenden Platten zu verlegen. Die aufwendigste Arbeit bestand darin die "Lücken" zwischen den Platten und den Schalstein-Fundamentstreifen möglichst gut zu schließen. Angelika entwickelte dabei wahre Könnerqualitäten im Umgang mit dem Fuchsschwanz. Etwas später kamen auch wieder Ilse & Hans und gemeinsam schafften wir es bis 17.00 Uhr die gesamte Fundamentplattendämmung fertigzustellen.

>>> Gargenfundamente
Bereits am Morgen begann unser Bauteam die Stahlarmierung für die Spezial Fundamentplatte bei der Garage zu montieren. Es handelt sich dabei um eine tragende Fundamentplatte, welche auf 3 früher errichteten Fundamentsäulen "auskragend" errichtet wird.

Damit diese "schwebende" Konstruktion hergestellt werden kann, muß eine äußerst massive Fundamentkonstruktion geschaffen werden, die von einem Statiker (BM Wanzenböck) eigens berechnet wurde. Diese aufwendige & teure Konstruktion ist das Resultat der schon öfters beschriebenen Probleme durch die fehlende Tragfähigkeit unseres Bodens. Am Nachmittag kamen 2 Beton Misch-LKW Ladungen, die den erforderlichen Beton einbrachten. Dieser wurde gleichmäßig verteilt, verdichtet (mit einem "Beton Vibrator") und anschließend glattgestrichen. Bis ca. 17.00 Uhr war auch diese Arbeit geschafft.

Zum Abschluß haben wir Ilse & Hans zum Abendessen beim Inder im Multiplex eingeladen. Leider mußte Hans auf den Weg dorthin feststellen, dass er sich (wahrscheinlich auf der Baustelle) einen Schrauben in einen Reifen zugezogen hatte. Mit Hilfe einer netten LKW-Lenkerin aus Grieskirchen konnte der Reifenwechsel aber rasch erlegt werden und einem gemütlichen Abendausklang stand nichts mehr im Wege.

TAG 006: Ereignisreicher Tag mit den ersten Eigenleistungen

Mittwoch, 19. April 2006

Der Tag begann bereits um 6.30 Uhr. Ich habe die Schwiegerfamilie Hans & Ilse von zuhause abgeholt. Sie werden uns bei den ersten Eigenleistungen unterstützen. Nach einem kleinen Frühstück von Ilse waren wir pünktlich um 7.00 Uhr auf der Baustelle. Dort herrschte schon reges Treiben und nach einem kurzen Einweisungsgespräch ging es gleich mit dem Schneiden der rosa XPS Platten los.

>>> Perimeterdämmung der Schalsteine mit XPS
Obwohl lt. Aussage des Polier eher unüblich haben wir uns im Zuge der Umsetzung unserer Niedrigenergiehaus-Philosophie auch zur Dämmung der Schalsteine mit XPS entschlossen. Damit soll die Wärmebrücke über die Schalsteine zur Hausmauer verringert werden. Hans hatte seinen eigenen Fuchsschwanz mitgenommen, was unsere Arbeit wesentlich erleichterte. Ruck Zuck wurden die rosa Platten zuerst von mir und dann von Ilse geschnitten. Hans hatte inzwischen den Mörtel angerührt und schon ging es los mit dem Anbringen an den Schalsteinen. In kurzer Zeit hatten wir den Dreh raus und nach rund 1,5 Stunden ging uns der Mörtel aus. Ilse & ich fuhren ins Bauhaus nach Wr. Neudorf. Als wir nach einer Stunde (es war ein fürchterlicher Stau in Laxenburg) zurückkamen hatte Hans schon gemeinsam mit den Trenker Arbeitern die restlichen Platten mit Nägeln festgetackert. In der Zwischenzeit war nämlich der LKW mit dem Schotter für die Rollierung gekommen, da mussten die Platten noch schnell fertig gestellt werden

>>> Rollierung unter der Fundamentplatte
Die Rollierung wird als Schutzschicht gegen die Bodenfeuchtigkeit unter der Fundamentplatte eingebracht.

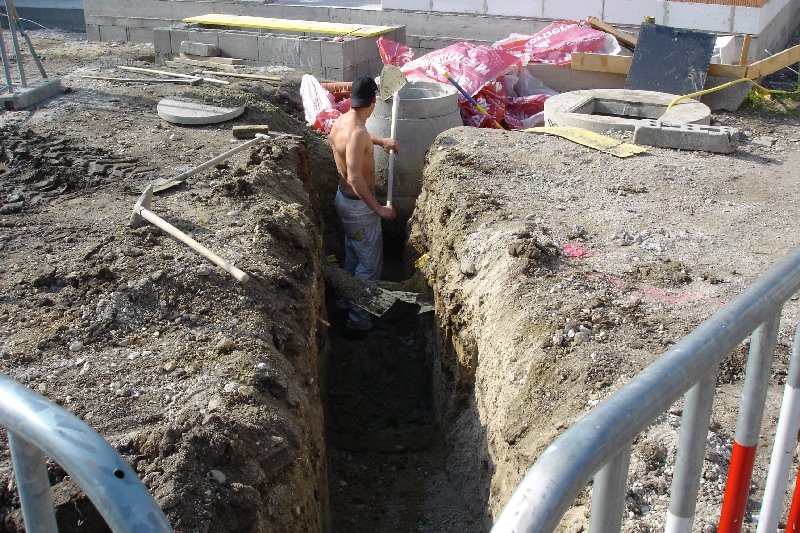

>>> Die Kanalleitungen, Aufstandsbögen und der Kanalanschluss
Während wir die XPS Platten montierten hatten die Trenker Arbeiter alle Hände voll mit der korrekten Verlegung der Kanalrohre zu tun. Diese müssen mit einem Gefälle von mind. 2% verlegt und mit feinem Sand belegt werden. Da noch ein Reduktionsrohr fehlte, haben wir das auch gleich bei unserem Abstecher in das Bauhaus besorgt. Im Laufe des Vormittags kam auch Hr. Domanek vom Bauamt der Gemeinde Laxenburg mit seiner Kanalbaufirma vorbei. Mit unserem Polier wurde vereinbart, dass am Montag der Kanalanschluss durchgeführt wird.

>>> Der Baustromanschluss
Am Vormittag schauten auch die Mitarbeiter der Fa. ETP vorbei, um den Baustrom anzuschließen. Der notwendige Baustromkasten wurde von der Fa. Trenker zur Verfügung gestellt. Hr. Muhsger von der Fa. ETP war zeitgleich bei der Wienstrom, um die notwendigen Formalitäten zu klären und die Anmeldeformulare für einen zu organisieren.

>>> Wasseranschluss des WLV
Wie gestern vereinbart und auch mit unserem Polier besprochen tauchten am Morgen auch gleich die Mitarbeiter des WKV auf, um den Wasseranschluss durchzuführen. Unser Polier war trotzdem etwas überrascht, aber es wurde in kurzer Zeit eine passende Lösung gefunden. Der Bagger des WLV grub die Künette auf und die Wasserrohre wurden verlegt und der Anschluß finalisiert.
